Un taller hace el pedido, el proveedor corta y, cuando llega la pieza, no encaja. El agujero está bien, la medida general también, pero el acabado de borde no era el esperado o la tolerancia no se especificó y el proveedor tomó la que más le convenía. Eso genera retrabajo, retrasos y, a veces, material tirado. Y casi siempre el problema no estuvo en el corte: estuvo en cómo se pidió.
Pedir una pieza de corte de metal con un plano técnico debería ser el método más seguro. Y lo es, si sabes qué información mirar y cómo comunicarla. Este artículo te enseña a hacerlo bien desde el primer momento.
Qué información mínima debe tener un plano para pedir corte de metal
Para pedir una pieza de corte de metal por plano sin errores, el documento debe incluir al menos: dimensiones acotadas con unidades claras, material y espesor, tolerancias aplicables y acabado de borde o tratamiento posterior. Sin alguno de estos elementos, el proveedor tomará decisiones por su cuenta, y esas decisiones rara vez coinciden con lo que tú necesitas.
No hace falta un plano de ingeniería de diez vistas. En muchos casos basta con un croquis bien acotado en DXF o PDF. Lo que no puede faltar es la información que el operario de corte necesita para tomar cero decisiones por su cuenta.
Cómo leer las cotas de un plano técnico
Las cotas son las medidas que definen la geometría de la pieza. Parecen obvias, pero hay errores clásicos que conviene conocer.
Cotas generales vs. cotas de detalle
El plano suele tener una cota de referencia general (el rectángulo o perfil exterior) y cotas de detalle para agujeros, ranuras o chaflanes. Ambas son igual de vinculantes. Un error frecuente es enviar el plano indicando solo «300 x 200 mm» y olvidarse de especificar el diámetro de los taladros, dando por supuesto que el proveedor lo leerá en el archivo. El proveedor lo lee, sí, pero si hay ambigüedad en el origen del dibujo, la reconstrucción puede diferir.
Unidades y escala
Parece básico, pero sigue pasando: planos en pulgadas enviados sin indicarlo, o archivos DXF cuya escala no es 1:1. Antes de enviar el archivo, comprueba que las unidades estén especificadas en el propio plano y que la escala sea 1:1 o que esté indicada explícitamente. Un archivo DXF a escala incorrecta puede resultar en una pieza diez veces más grande o más pequeña de lo necesario.
Tolerancias: el dato que más se olvida
La tolerancia indica el margen de error admisible en una cota. En corte láser, oxicorte y plasma los rangos típicos son distintos y dependen tanto del proceso como del espesor del material. Si no especificas tolerancia, el proveedor aplica la suya propia (generalmente la general de taller, que puede no ajustarse a tu montaje).
Tolerancias generales vs. tolerancias funcionales
Las tolerancias generales se aplican a todas las cotas que no llevan indicación específica. Las tolerancias funcionales son las que defines tú en las cotas críticas: el agujero que debe encajar con un tornillo M10, la ranura que entra en una guía con juego controlado. En el plano, estas últimas van anotadas junto a la cota. Si solo hay tolerancias generales, al menos indícalas en la carátula o en la nota técnica que acompaña al pedido.

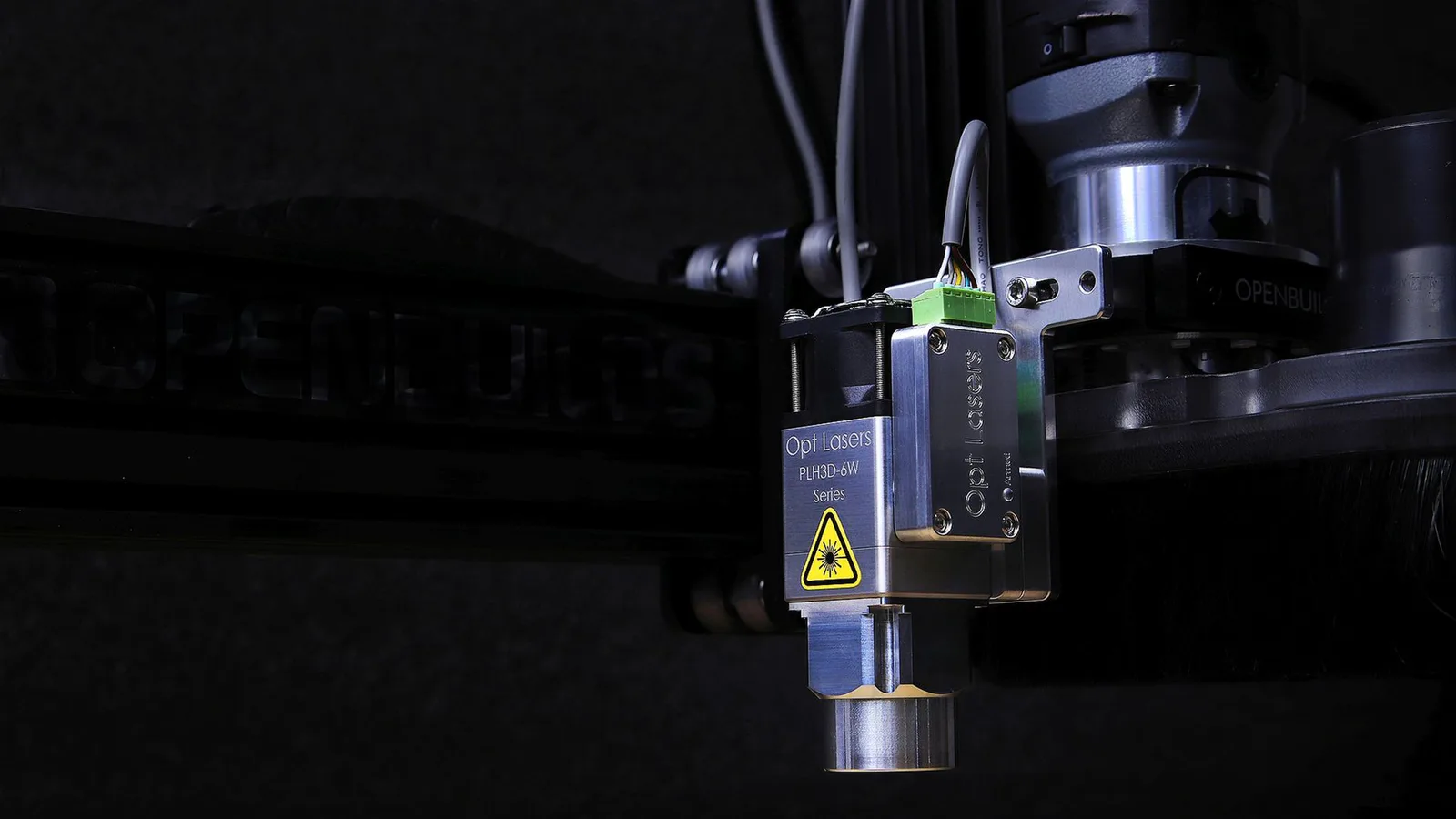

Un detalle que pocos clientes conocen: el corte láser sobre chapa fina (hasta 6-8 mm en acero al carbono) permite tolerancias más ajustadas que el plasma o el oxicorte sobre espesores grandes. Si tu pieza es crítica dimensionalmente y tiene más de 20 mm de espesor, es conversación que merece la pena tener con el proveedor antes del presupuesto, no después.
Cómo indicar tolerancias en el plano
La forma estándar es añadir el símbolo ± seguido del valor en milímetros junto a la cota: por ejemplo, 150 ±0,3. Para cotas funcionales con tolerancias asimétricas se usan los valores superior e inferior por separado. Si usas la norma ISO 2768 (la más habitual en España), indícala en la carátula del plano con su clase (f, m, c o v) y así el proveedor sabe exactamente qué nivel de precisión aplicar.
Material y espesor: cómo especificarlos sin ambigüedad
No es lo mismo pedir «acero inoxidable» que «AISI 304 de 3 mm en acabado 2B». La diferencia puede afectar al precio, al proceso de corte y al comportamiento del material en el montaje final. Cuando envíes el plano, incluye siempre:
- Tipo de material: acero al carbono, inoxidable, aluminio, cobre… con su designación si la conoces (S235, AISI 304, 5754-H111).
- Espesor en milímetros, no en calibres ni en fracciones de pulgada.
- Acabado superficial si es relevante: laminado en caliente, en frío, decapado, galvanizado, acabado 2B en inoxidable…
- Dirección de laminación si la pieza va a sufrir doblado posterior y la orientación del grano importa.
Si no tienes claro qué designación usar, describe la aplicación final. Un buen proveedor te orientará. Pero cuanto más concreto seas tú, menos margen de interpretación queda.
Acabados de borde y operaciones posteriores
El corte deja un borde. Según el proceso, ese borde puede tener rebaba, escoria, zona afectada por calor o una rugosidad determinada. Si tu pieza va a manipularse directamente o a soldarse, el estado del borde importa.
Algunas operaciones que puedes pedir junto al corte:
- Desbarbado: eliminación de la rebaba post-corte. Estándar en muchos proveedores, pero no siempre incluido en el precio base.
- Chaflanado o achaflanado de borde: útil para preparación de soldadura.
- Granallado o decapado: para piezas que van a pintar o recibir tratamiento superficial.
Indica en el plano o en las notas del pedido qué estado de borde necesitas. «Libre de escoria» o «desbarbado a mano» son instrucciones válidas y concretas.
Cómo enviar el plano para que el presupuesto sea exacto
El formato del archivo es el primer filtro. El DXF o DWG a escala 1:1 es el estándar para corte láser y plasma: el operario lo importa directamente en el software de la máquina. El PDF sirve como referencia visual y para validar la geometría, pero no siempre es usable en producción directa.
Lo que conviene incluir en el envío:
- Archivo de geometría en DXF/DWG (escala 1:1, unidades en mm).
- PDF del plano con cotas, tolerancias, material, espesor y notas técnicas.
- Número de piezas y, si hay urgencia, plazo máximo de entrega.
- Cualquier restricción de proceso (por ejemplo, «no oxicorte en inoxidable» o «corte láser obligatorio»).
Con esa información sobre la mesa, un presupuesto puede salir en el mismo día. Sin ella, aparecen consultas de ida y vuelta que alargan el proceso y multiplican las posibilidades de error.
Los errores más habituales al pedir por plano (y cómo evitarlos)
Después de décadas trabajando con talleres e industria, los fallos más frecuentes que vemos en Oxicortes Arilla se repiten con llamativa regularidad:
- Plano sin carátula: sin número de referencia, sin revisión, sin fecha. Cuando hay varias versiones del mismo plano, el proveedor puede estar cortando el plano antiguo.
- Archivo DXF con geometrías abiertas: líneas que no cierran el contorno. La máquina de corte no puede trazar un recorrido sobre un perfil abierto. Revisa que todos los contornos estén cerrados antes de enviar.
- Confundir el diámetro con el radio: un agujero de Ø20 mm no es lo mismo que R20 mm. Parece obvio, pero el error aparece más veces de las que cabría esperar.
- No indicar cantidad: «necesito la pieza del adjunto» no es un pedido. Indica cuántas unidades necesitas, y si hay distintas versiones (espejo, variantes de espesor), identifícalas claramente.
- Omitir el material porque «ya lo sé yo»: tú sí lo sabes, el proveedor no. Sin material en el plano o en el correo, la pieza puede cortarse en lo que hay en stock ese día.
Preguntas frecuentes al pedir piezas de corte de metal por plano
¿Puedo enviar un croquis a mano si no tengo software de CAD?
Sí, un croquis a mano bien acotado (con todas las medidas, material y espesor) es válido para pedir presupuesto. El proveedor lo digitaliza. Lo que no puedes hacer es asumir que el proveedor va a interpretar medidas que no están escritas. Todo lo que importe debe estar en el papel.
¿Qué diferencia hay entre pedir corte láser y corte plasma en el plano?
El plano en sí es el mismo. La diferencia está en las tolerancias alcanzables y en el acabado de borde. El corte láser ofrece mayor precisión y mejor acabado en espesores bajos y medios; el plasma es más eficiente en espesores grandes. Si no especificas proceso, el proveedor elegirá el más adecuado para el espesor y material indicados.
¿Cuánto tiempo tarda en salir un presupuesto con plano?
Con un plano completo (DXF + PDF con material, espesor y cantidad), un presupuesto de corte estándar puede estar listo el mismo día. Si falta información, cada consulta de aclaración puede añadir 24-48 horas al proceso.
¿Es necesario indicar el proceso de corte o lo decide el proveedor?
En la mayoría de los casos el proveedor elige el proceso más adecuado para el material y el espesor. Si tienes requisitos específicos (por ejemplo, necesitas corte láser por calidad de borde o porque la pieza va soldada en acero inoxidable), indícalo expresamente. Esa información también afecta al precio.
